低溫鋼鍛鋼截止閥
- 產品型號 :
- 產品系列 : 鍛鋼閥門
詳細介紹
|

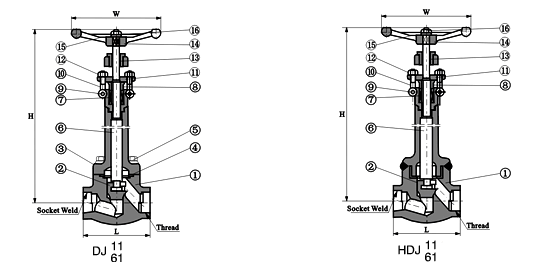

序號
|
零件名稱
|
AStoASTM
|
SStoASTM
|
|
A350 LF2
|
A350 LF3
|
A182 F304
|
A182 F316(L)
|
|
1
|
閥體
|
A350 LF2
|
A350 LF3
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
閥瓣
|
A276 410
|
A276 304(L)
|
A276 304(L)
|
A276 316(L)
|
|
3
|
閥蓋
|
A350 LF2
|
A350 LF3
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
墊片
|
316夾柔性石墨
|
316夾PTFE
|
|
5
|
螺栓螺母
|
A193 B7
|
A193 B7
|
A193 B8
|
A193 B8M
|
|
6
|
閥桿
|
A182 F6
|
A182 F6
|
A182 F304(L)
|
A182 F316(L)
|
|
7
|
填料
|
柔性石墨
|
PTFE
|
|
8
|
填料壓套
|
A276 420
|
A182 F304
|
|
9
|
銷釘
|
A276 420
|
A182 F304
|
|
10
|
活節螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
11
|
填料壓板
|
WCB
|
A351 CF8
|
|
12
|
螺母
|
A194 2H
|
A19 44
|
A194 8
|
A194 8M
|
|
13
|
閥桿螺母
|
A276 410
|
|
14
|
手輪
|
A197
|
|
15
|
銘牌
|
SS
|
|
16
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
適用溫度
|
≥-40℃
|
≥-101℃
|
≥-196℃
|
|
|
主要連接尺寸及重量 |
|
NPS
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1 1/4"
|
1 1/2"
|
2"
|
|
L
|
79
|
92
|
111
|
120
|
120
|
172
|
200
|
|
H(開)
|
330
|
337
|
370
|
480
|
410
|
474
|
546
|
|
W
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
|
重量
|
螺栓式
|
5.2
|
7.2
|
10.9
|
13.5
|
15.2
|
19.8
|
29.0
|
|
焊接式
|
4.8
|
6.5
|
9.5
|
11.5
|
13.1
|
17.5
|
26.8
|
|
