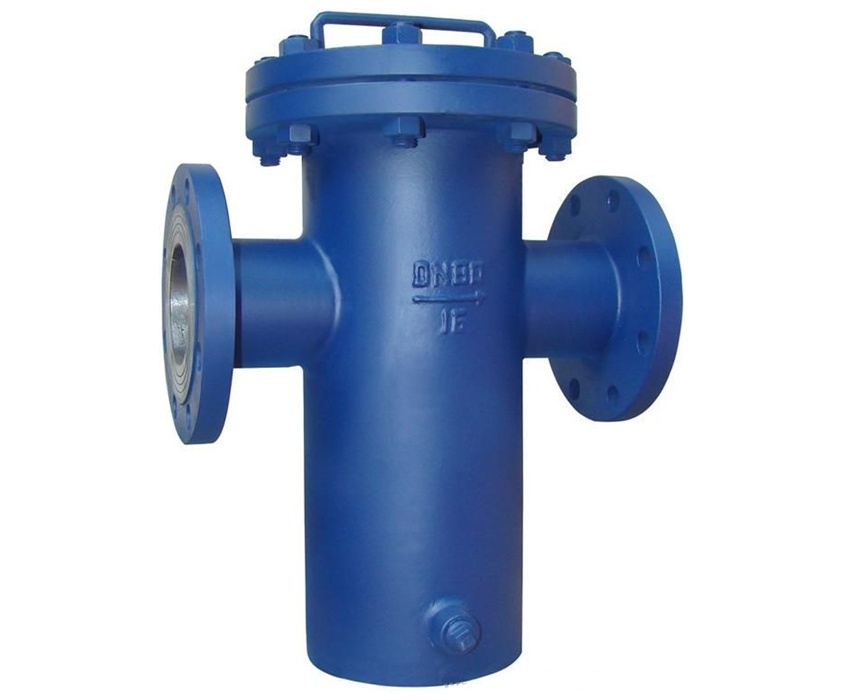

一、SRB-I直通籃式過濾器產品概述
SRB-I直通籃式過濾器用于油或其它液體管道上，過濾管道里的雜物，過濾孔面積比通徑管面積大于2-3倍。遠遠超過Y型過濾器和T型過濾器過濾面積。過濾精度在過濾器中屬于一種精度最佳的過濾器，濾網結構與其它過濾網不一樣，因形狀像籃子，故名藍式過濾器。
SRB-I直通籃式過濾器主要由接管、筒體、濾籃、法蘭、法蘭蓋及緊固件等組成。安裝在管道上能除去流體中的較大固體雜質，使機器設備(包括壓縮機、泵等)、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。
SRB-I直通籃式過濾器主要適用于石油化工生產中的弱腐蝕性物料，如：水，氨，油品，烴類等；化工生產中的腐蝕性物料，如：燒堿，濃稀硫酸，碳酸，醋酸，酯酸等；制冷中的低溫物料，如：液甲烷，液氨，液氧和各種冷劑；輕工食品，制藥生產中有衛生要求的物料，如：啤酒，飲料，乳制品，糧漿醫藥用品等；各種特殊工藝的高效過濾器等。
二、SRB-I直通籃式過濾器主要零部件材料表
|
殼體 |
碳鋼 |
不銹鋼 |
|
濾框?yàn)V網 |
不銹鋼 |
|
|
密封件 |
耐油石棉 丁腈橡膠 聚四氟乙烯 |
|
|
工作溫度(℃) |
-30～380 |
-80～450 |
|
適用介質 |
非腐蝕性流體 |
腐蝕性流體 |
|
連接形式 |
法蘭連接、對焊連接 |
|
|
公稱壓力(Mpa) |
0.6-5.0(150Lb～600Lb) |
|
|
過濾精度(目/in) |
10-300 |
|
三、SRB-I直通籃式過濾器主要外型尺寸表
|
公稱通徑 DN(mm) |
尺寸 |
有效過濾面積 m2 |
||||
|
D1 |
L |
H |
H1 |
H2 |
||
|
25 |
76 |
180 |
260 |
410 |
160 |
0.0162 |
|
40 |
108 |
260 |
300 |
560 |
170 |
0.0315 |
|
50 |
108 |
260 |
300 |
560 |
170 |
0.0315 |
|
65 |
133 |
330 |
360 |
637 |
174 |
0.0461 |
|
80 |
159 |
340 |
400 |
719 |
214 |
0.0590 |
|
100 |
219 |
400 |
470 |
881 |
272 |
0.1077 |
|
125 |
273 |
480 |
550 |
1079 |
345 |
0.1759 |
|
150 |
273 |
500 |
630 |
1276 |
404 |
0.2910 |
|
200 |
325 |
560 |
780 |
1397 |
446 |
0.4076 |
|
250 |
426 |
660 |
930 |
1544 |
495 |
0.5017 |
|
300 |
478 |
750 |
1200 |
1793 |
563 |
0.6800 |
|
400 |
529 |
920 |
1500 |
2050 |
720 |
0.8156 |
四、SRB-I直通籃式過濾器主要結構圖
